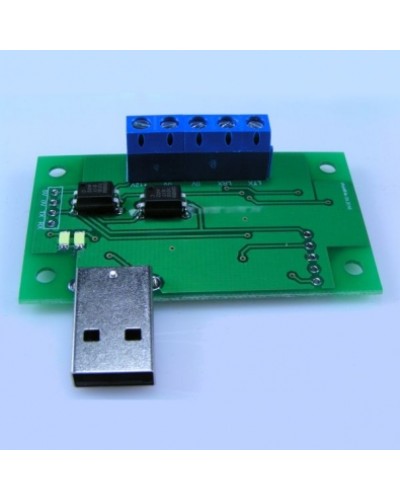

Контроллер локальных сетей Promix-CN.LN.01 в Самаре

Описание Контроллер локальных сетей Promix-CN.LN.01

Promix-CN.LN.01 - Контроллер локальной сети Предназначен для организации локальной сети СГУ Promix-Locker  с функцией автоматического сканирования устройств сети и управлением  от устройства верхнего уровня (сервер, ПК, терминал, планшет и т.п.)  Подключение USB-порт
Контроллер локальной сети sheriff-ln (далее - контроллер) входит в состав системы управления «ШЕРИФ-ЛОКЕР» и предназначен для организации сети управления электромеханическими замками, блокираторами, иными механизмами и сканирования их текущего состояния (срабатывание датчиков, потеря связи, предъявление идентификаторов и пр.) по USB и UART интерфейсам.

Реализация технологии доступа осуществляется устройством верхнего уровня (сервер, ПК, терминал, планшет и пр.), работающим на распространённых UNIX-подобных операционных системах, ОС «Windows», а также программным обеспечением устройств управления с UART интерфейсом.

В состав системы "ШЕРИФ-ЛОКЕР" входят следующие устройства, производимые компанией ИТЦ "ПРОМИКС":

- электромеханические замки, блокираторы и иные механизмы,

- периферийные контроллеры управления механизмами (sheriff-L-z4.1, sheriff-L-z8.1),

- периферийные контроллеры чтения идентификаторов (sheriff-L-rd),

- замки велопарковки "Шериф-ВП",

- контроллер локальной сети sheriff-ln,

- преобразователи/повторители интерфейса sheriff-pi в качестве усилителей сигнала.

А также:

- источник питания локальной сети,

- устройство верхнего уровня (сервер, мини-ПК, терминал, планшет и пр.).

Контроллером sheriff-ln, помимо сбора информации о системе доступа, осуществляется поддержание интерфейса локальной сети, защита от коротких замыканий, гальваническое разделение цепей локальной сети и устройства верхнего уровня.

Упрощённый вариант реализации сети показан на рисунке:

Напряжение питания контроллера . . . . . . . . . . . . . . . . . . . . . . . . . . +5В

Напряжение питания локальной сети . . . . . . . . . . . . . . . . . . . . . . . .+12±2В

Потребляемый ток, не более . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5мА

Длина линии связи с устройством верхнего уровня . . . . . . . . . . . .<3м

Поддерживаемые ОС верхнего уровня . . . . . . . . . . . . . . . . . . . . . . .UNIX-like, Windows

Скорость обмена данными по USB . . . . . . . . . . . . . . . . . . . . . . . . . .12Мбит/с (Full-Speed)

Габаритные размеры . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .105х60х30мм

Масса . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 120г

Локальная сеть:

Длина линии связи, не более . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 400м

Уровень 0 линии LRx . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .+12В

Уровень 0 линии LTx . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0В

Сопротивление закоротки линии Rx уровня 0 . . . . . . . . . . . . . . . < 0.1кОм

Сопротивление закоротки линии Rx уровня 1 . . . . . . . . . . . . . . . < 50кОм

Блок UART (используется TTL 5В):

Скорость обмена данными по UART, не более . . . . . . . . . . . . . . . . 115.2кБод/с

Уровень 0 линии Tx . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . +5В

Уровень 0 линии Rx . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . +5В
